MONIKA typ ZSL 789 – urządzenie do montażu skrzyń łóżek

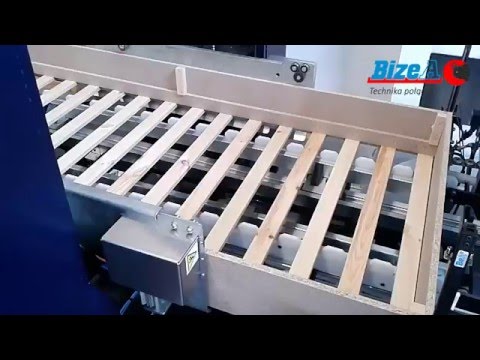

Urządzenie MONIKA typ ZSL 789 przeznaczone jest do zautomatyzowanego montażu skrzyń łóżek.
Prostopadłościenne skrzynie złożone są z czterech płyt (boków) oraz szczebli ułożonych prostopadle do dłuższego boku.

Płyty boczne układane są ręcznie w formie z zamknięciem pneumatycznym. Szczeble podawane są automatycznie z dwóch zasobników pionowych.

Zszywanie realizowane jest automatycznie za pomocą ośmiu stacjonarnych zszywaczy BeA Autotec typu K92/25-40 serii 245 przy użyciu zszywek BIZON 92/35.
Wykonane detale wyjeżdżają automatycznie poza obrys maszyny. Na życzenie mogą być automatycznie odwracane.

Obsługa: dwie osoby – układanie płyt bocznych, 1 osoba odbiór zbitych skrzyń.
Wydajność: ok. 120 wyrobów na godzinę

Dane Techniczne

MONIKA typ ZSL 789 – urządzenie do montażu skrzyń łóżek

Wymiary urządzenia (dł.× szer.× wys.) 7300×2000×2200 mm
Ciężar całkowity (3 segmenty) ok. 1600 kg

Zasilanie elektryczne: 400 V – 50Hz – 1kW
Zasilanie sprężonego powietrza: 0,8 MPa

Funkcja automatycznego odwracania zbitej skrzyni.
Czas przezbrojenia maszyny na inną szerokość około 15 s

Wymiary produkowanych wyrobów:
– Długość zbitej skrzyni 2000 mm
– Wysokość zbitej skrzyni od 150 do 200 mm
– Szerokość zbitej skrzyni 700, 800 lub 900 mm
