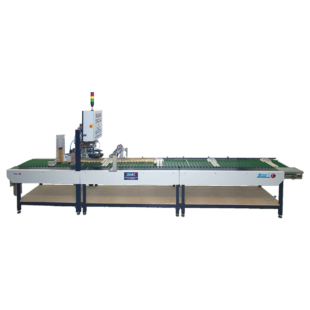

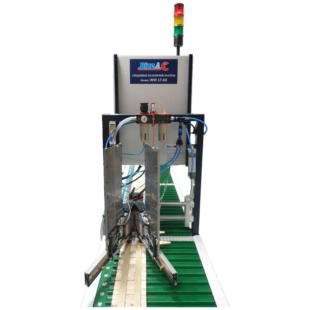

Urządzenia do montażu sztywnych płotów trawnikowych

Elementy układane są ręcznie w szablonie na taśmie przenośnika w ruchu, w tym samym czasie zbijany jest wyrób ułożony wcześniej.

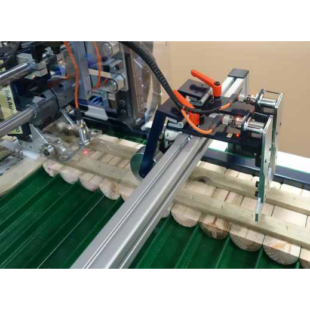

Zbijanie realizowane jest automatycznie za pomocą dwóch zszywaczy BeA Autotec lub gwoździarek BeA 550DC z magazynkiem Jumbo.

Pracę cyklu automatycznego zbijania kontroluje elektroniczny układ sterowania.

Na życzenie użytkownika wykonujemy taśmę podającą do różnych wyrobów.
Przewidziano szybką wymianę taśmy.
Wydajność zbijania (posuw taśmy) do 8 metrów na minutę.

Dane Techniczne

Urządzenia do montażu sztywnych płotów trawnikowych

Ciśnienie zasilania sprężonego powietrza: 0,8 MPa
Zasilanie elektryczne: 230V, moc 0,8 kW
Temperatura pracy: + 5 0C do + 40 0C
Zakres regulacji prędkości przesuwu taśmy: 0,0 – 8,0 m/min

Wykonania urządzeń:

Model WM 45 Z
Zbijanie za pomocą zszywek.

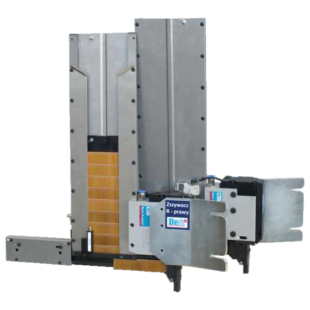

Zszywacze modułowe BeA Autotec K92\25-40 seria 240 (2 szt.)
Zszywki BIZON typ 92 długość 25 do 40 mm

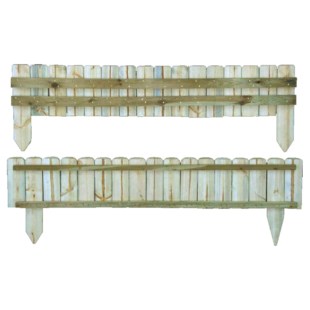

Maszyna z podajnikiem dla wyrobu: półwałki szerokości 40 do 80 mm (wg. dostarczonych wzorów)
– rozstaw listew łączących półwałki 50 mm do 400 mm
– długość wyrobu do 1800 mm
– maksymalna długość półwałka „ostrzonego”: 450 mm

Taśma podająca z podziałem i ilością półwałków zgodnie ze specyfikacją zamawiającego
Wymiary maszyny (3 segmenty) – dł.× szer.× wys. 5100×650×2500 mm

Model WM 68 GZ
Zbijanie za pomocą zszywek lub gwoździ.
Przewidziano szybką wymianę/przestawienie zszywaczy i gwoździarek bez użycia dodatkowych narzędzi.
Zszywacze modułowe BeA Autotec K92\25-40 seria 240 (2 szt.)
Zszywki BIZON typ 92 długość 25 do 40 mm
Gwoździarki BeA 550DC z magazynkiem Jumbo i układem sterowania
Gwoździe BIZON w zawojach 2,1×27 do 50 mm

Maszyna z podajnikiem dla wyrobu: półwałki szerokości 40 do 80 mm (wg. dostarczonych wzorów)
– rozstaw listew łączących półwałki 50 mm do 600 mm
– długość wyrobu do 1800 mm
– maksymalna długość półwałka „ostrzonego”: 680 mm

Taśma podająca z podziałem i ilością półwałków zgodnie ze specyfikacją zamawiającego
Wymiary maszyny (3 segmenty) – dł.× szer.× wys. 6400×830×2500 mm
